規格型號：25432589
頻率：10.0~40.0MHZ
尺寸：5.0*3.2mm
PDF
產品描述：石英晶體振蕩器,KT5032溫補晶振,日本京瓷有源晶振,石英晶體振蕩器在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體...

石英晶體振蕩器,KT5032溫補晶振,日本京瓷有源晶振,石英晶體振蕩器在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

項目	符號	規格KT5032
頻率范圍	f_nom	10.0~40.0MHZ
電源電壓	Vcc	2.7V~5.5V
頻率偏差(25±3℃)	f_tol	±0.2×10^-6
等效串聯電阻	R1	200Ωmax.
驅動功率	DL	10µW (100µW Max.)
工作溫度	T_use	-30~+85℃
保存溫度	T_stg	-40~+85℃
頻率溫度特征 (以25℃為基準)	f_tem	±15×10^-6

京瓷集團于1959年4月1日在京都市中京區西之京原町101番地建立公司總部并設立工廠(注冊資金300萬日元、員工28名).作為一家精密陶瓷的專業生產商 -“京都陶瓷株式會社”開始創業京瓷在成立初始,只是一個缺乏資金、信用、業績的小街道工廠.可以依靠的只是僅有的技術和相互信任的伙伴.為了公司的發展,大家都竭盡全力,經營者也用畢生的努力回報大家的信賴,堅信工作伙伴決不是為了私利私欲,所有員工都真心地慶幸自己能夠在這個公司工作,人人都希望公司不斷發展,這就是京瓷的經營.雖然常言人心易變,但同時也再沒有比它更堅不可摧的.以這樣牢固的心與心的連接為基礎的經營,就是京瓷的原點.

在技術文獻及產品應用上, 石英晶體共振子的共振有三組不同定義及特性的共振頻率.

　　(1) 串聯諧振頻率及并聯諧振頻率 ( fs , fp )

　　　　(series resonance frequency and parallel resonance frequency)

　　(2) 諧振頻率及反諧振頻率 ( fr , fa )

　　　　(resonance frequency and anti-resonance frequency)

　　(3) 最大電導頻率及最小電導頻率 ( fm , fn )

　　　　(maximum admittance frequency minimum admittance frequency).

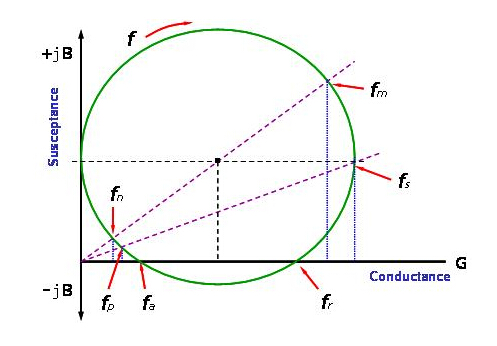

　　這三組頻率的導納(admittance)圖, 可以從(圖1)復數坐標清楚的看到

﹝Fig.1﹞ Complex Admittance of Resonators　

串聯偕振頻率及并聯偕振頻率, fs and fp ,是分別由電導(real part of the admittance)最大和阻抗(real part of the electric input impedance)最大時的頻率.

諧振頻率及反諧振頻率, fr and fa , 分別是當電導等于零(純電阻特性)的二個頻率. 在這個時候, fr 的阻抗為 1 / Rr 而fa 的阻抗為 1/ Ra.

在評估共振時的等效線路時, 串聯諧振頻率及并聯諧振頻率, fs and fp , 是最重要的二個頻率參數. 對于串聯諧振頻率及并聯諧振頻率( fs and fp )二者的關系, 我們可以用下列公式來表達:

公式中的C1及 L1 分別是(圖2)中的動態電容(motional capacitance)及動態電感(motional conductance); Co 是靜態電容(shunt capacitance).　

隨著能源耗量的不斷增多,出現了“全球氣候變暖”等問題.在產業活動中,“如何有效使用有限能源”已成為全球共同面臨的課題.京瓷集團設定了溫室氣體和能源的削減目標,積極落實業務活動中的節能對策等多種防止全球變暖的對策.

開展墻面綠化活動

墻面綠化（福島棚倉工廠）京瓷集團開展墻面綠化活動,利用苦瓜、絲瓜、牽牛花等爬蔓植物覆蓋窗戶,遮擋夏季的強烈日照,從而達到有效抑制室內溫度上升的效果.

2014年度,在日本的31處網點和海外的3處網點開展了此項活動,覆蓋面積達4,314m2（相當于16.5個網球場的面積）,全年取得了15,000kg-CO2的削減效果.2015年度,京瓷計劃在32處網點開展該活動.

京瓷集團早在1991年就制定了廢棄物削減基本方針,開展廢棄物削減活動,為建立循環型社會貢獻力量.

削減廢棄物的基本方針

1. 不帶入會成為垃圾源的物品.

2. 控制業務活動中產生的廢棄物.

3. 對已產生的廢棄物進行資源再生處理.

4. 對無法再次作為資源使用的廢棄物進行無害化處理.
