規格型號：7880427
頻率：230~500MHZ

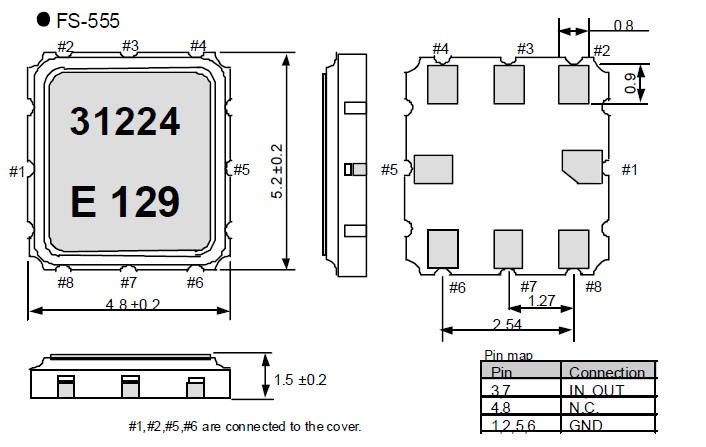

尺寸：4.8*5.2mm
PDF

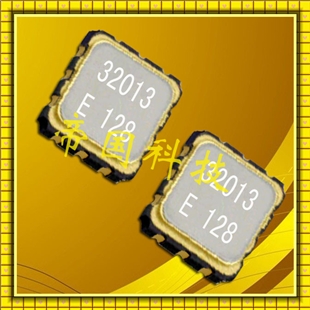

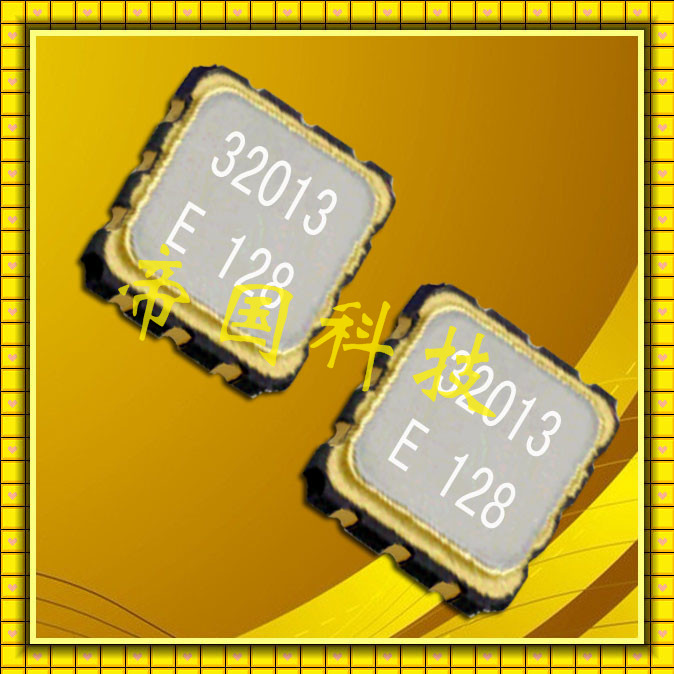

產品描述：愛普生貼片晶振,FS-555晶振,汽車電子設備晶振型號,目前生產上采用了高技術的封裝模式,光刻石英晶片技術,并且通過結合以往低速滾筒倒邊去除晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、...

愛普生貼片晶振,FS-555晶振,汽車電子設備晶振型號,目前生產上采用了高技術的封裝模式,光刻石英晶片技術,并且通過結合以往低速滾筒倒邊去除晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動不穩定.

晶振參數	符號	FS-555
標準頻率	fo	230 MHZ to 500 MHZ
存儲溫度	T_stg	-40℃ ~ + 85℃
工作溫度	T_use	-40℃ ~ + 85℃
頻率穩定度	F_tol	±50.0×10^-6 Max
激進電平	DL	2 mW T_YP
拐點溫度	Ti	﹢25℃± 20℃
諧波比率	RS/R1	2 Min
串聯電阻(ESR)	R1	20 Ω Max
頻率溫度系數	B	-(1.6±0.4) ×10^-8/℃²
耐沖擊性	S.R	±10 ×10^-6 Max
頻率老化	F_age	±10 ×10^-6 /years Max

負載電容

如果振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差,如下圖所示.電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS.

其中CS表示電路的雜散電容.

頻率和負載電容特征圖器

振蕩回路參數設置參考
