- 規格型號：55563822
- 頻率：5~50MHZ
- 尺寸：5.0*3.2mm詳細內容請瀏覽PDF文檔.
- 產品描述：5032mm體積的石英晶體振蕩器有源晶振,改產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接（無鉛對應）,為無鉛產品,超小型,質地...

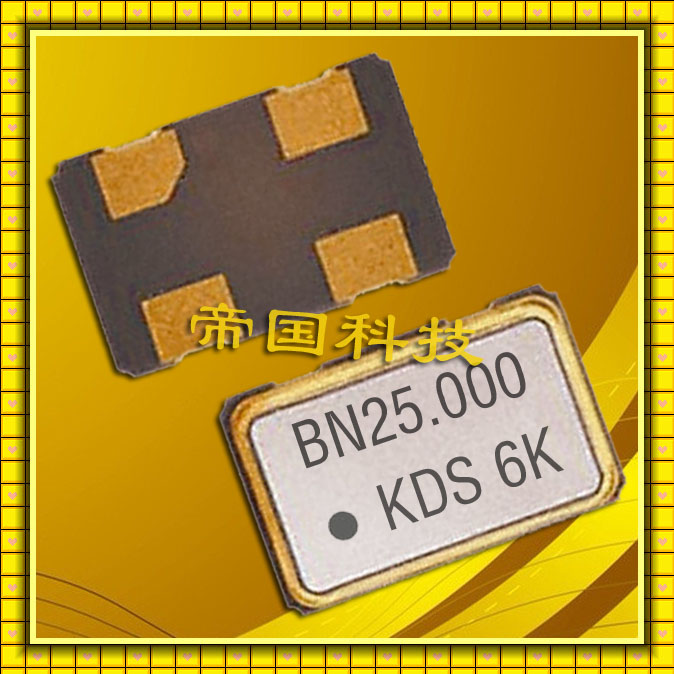

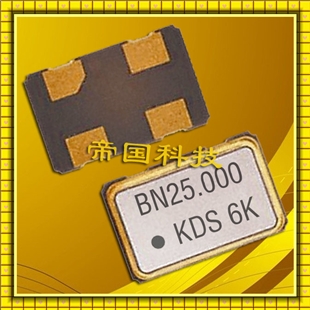

DSV532SB晶振,日本大真空晶振,溫補振蕩器
航欄(13).jpg)
DSV532SB晶振,日本大真空晶振,溫補振蕩器,5032mm體積的石英晶體振蕩器有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接（無鉛對應）,為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
| 規格參數 | DSV532SB |
| 頻率范圍 | 5.0~50.0MHZ |
| 電源電壓 | +5.0V±0.5V |
| 出力負荷 | 15pF |
|
周波數安定度 常溫偏差 |
±50×10-6 max |
| 工作溫度 | -40~+85℃ |
| 儲存溫度 | -10~+70℃ |
| 消費電流 | 15mA max |
| 負荷變動特性 | ±0.2×10-6 max |
| 電源電壓特性 | ±0.2×10-6 max (Vcc±5%) |
| 老化率 | ±1.0×10-6 max /year |
| 起動時間 | 2.0ms max |

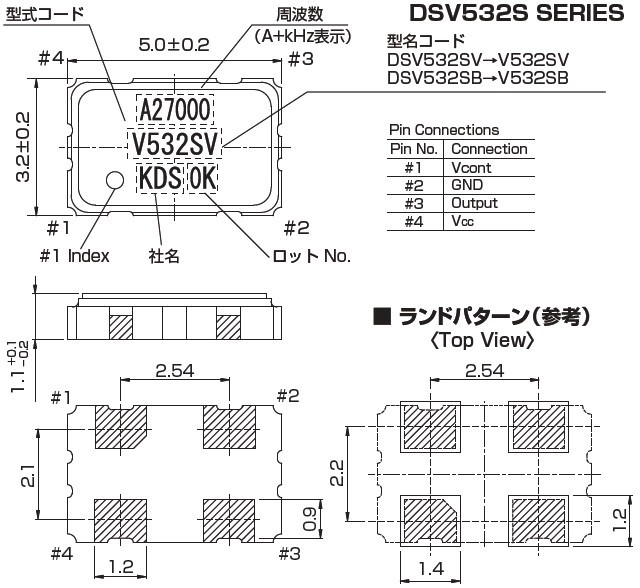

.jpg)
石英材料中的二氧化硅分子(SiO2) 在正常狀態下, 其電偶極是互相平衡的電中性. 在(圖二左)的二氧化硅是以二維空間的簡化圖形. 當我們在硅原子上方及氧原子下方分別給予正電場及負電場時, 空間系統為了維持電位平衡, 兩個氧原子會相互排斥, 在氧原子下方形成一個感應正電場區域, 同時在硅原子上方產生感應負電場區域. 相反的情況, 當我們在硅原子上方及氧原子下方分別給予負電場及正電場時, 兩個氧原子會相互靠近, 氧原子下方產生感應負電場,硅原子上方產生感應正電場. (圖二). 然而, 氧原子的水平位置變化時, 鄰近的另一個氧原子會相對的產生排斥或吸引的力量, 迫使氧原子回到原來的空間位置. 因此, 電場的力量與原子之間的力量會相互牽動, 電場的改變與水平方向的形變是形成交互作用狀態. 這個交互作用會形成一個在石英材料耗能最小的振動狀態, 祇要由電場持續給與能量, 石英材料就會與電場之間維持一個共振的頻率. 這個壓電效應下氧原子的振幅與電場強度及電場對二氧化硅的向量角度有相對應的關系.在實際的應用上, 電場是由鍍在石英芯片上的金屬電極產生, 電場與二氧化硅的向量角度則是由石英晶棒的切割角度來決定.
.jpg)
.jpg)
在所有領域的業務活動,從開發,生產和銷售水晶的應用產品,大真空集團業務策略促進普遍信任的環境管理活動.
大真空集團將:
1.主動在能源和資源節約通過適當?shù)乜刂莆镔|(zhì)與環境的影響和減少它們的使用.
2.有效利用資源,防止環境污染的減少和妥善處理廢物,包括重用和回收.
3.防止全球變暖,開展節能活動,減少二氧化碳排放.
4.避免采購或使用礦物質,直接或間接金融或受益武裝組織在剛果民主共和國或鄰近的國家.
5.遵守有關環境的法律、標準、協議和任何其他公司訂閱需求.
6.基于這個環境政策制定環境目標和目標,同時促進這些活動還經常審查環境管理體系的持續改進.
7. 教育所有員工和那些為我們組工作在我們的環境政策和提高環境保護的意識教育和宣傳活動.
8.確保信息在我們的環境保護活動是向公眾開放.
