河エレテック的主力產品,水晶使用的電子元件（水晶設備）,銷售額的約90%以上.在水晶裝置上也有幾種類型,本公司生產的是水晶振動和水晶振蕩器.其中業界獨有的電子束的氣密封裝工法用橘色的類型（表面安裝型）特化,小型便攜式設備（手機、數碼相機、手機游戲等）和近距離無線通信（藍牙和無線LAN等）,汽車電子和醫療機器等最先進的領域集中在穩定的收入,確保了.同時,也作為開發的概念開發的概念,在產品的小型化中經常領導著業界的發展.本公司小型追求了起因,索尼發明了,世界第一的小型晶體管收音機,散列- 55（1955年）,本公司的小型抵抗器被采用了.有源晶振產品陣容這件事,本公司“輕薄短小”和概念,誰都沒做過的創造的DNA,生みつけ了.以來,本公司的主力產品從抵抗器到水晶制品的現在,也始終持續著對小型化的挑戰.
       石英晶振真空退火技術:晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英SMD晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.

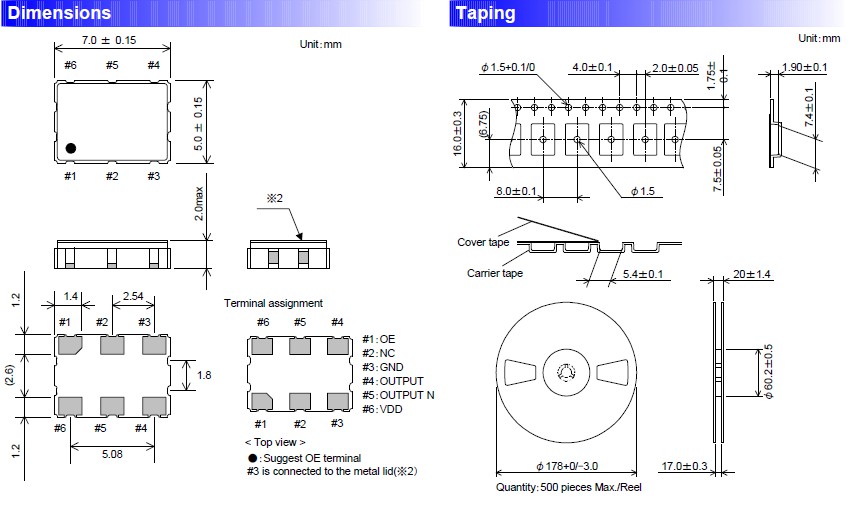

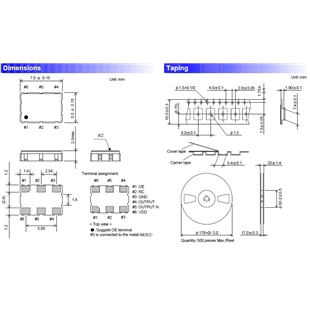

晶振參數	型號FCXO-75HC
頻率范圍	100MHZ
負載電容	5pf,6pF,7pF or special
頻率偏差	±20ppm,±30ppm,±50ppm
工作溫度	-20~+70℃
儲存溫度	-40~+85℃
電壓電壓	1.8V,2.5V,3.3V
激進功率	200μW Max
串聯電阻（ESR）	100Ω Max

將電源連接到有源晶振指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英環保晶振,假如損壞那將不會工作.此外如果外接電源電壓高于晶振的規定電壓值,就很可能會導致石英晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量?jī)x器的負載阻抗晶體振蕩器.當輸入阻抗的測量?jī)x器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

機械處理

當有源晶振發生外置撞擊時,任何石英晶體振蕩器在遭到外部撞擊時,或者產品不小心跌落時,強烈的外置撞擊都將會導致低功耗晶振損壞,或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器.

PCB設計指導

(1)理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.
