規格型號：10043279
頻率：32.768KHZ

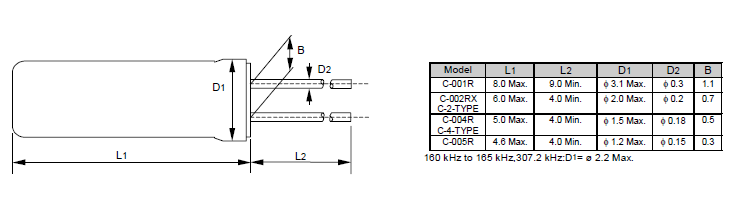

尺寸：2.0*6.0mm
PDF

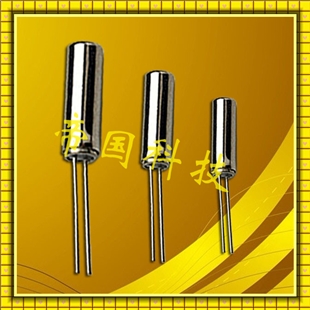

產品描述：愛普生晶振C-002RX,Q11C02RX1002400圓柱插件晶體,32.768KHZ晶振,日本進口晶振,石英晶體,音叉晶體,無源諧振器,型號C-002RX,編碼Q11C02RX1002400是一款金屬面插件型的無源晶體,尺寸為2060mm,頻率為32.768KHZ,負載電容9p...

愛普生晶振C-002RX,Q11C02RX1002400圓柱插件晶體,32.768KHZ晶振,日本進口晶振,石英晶體,音叉晶體,無源諧振器,型號C-002RX,編碼Q11C02RX1002400是一款金屬面插件型的無源晶體,尺寸為2060mm,頻率為32.768KHZ,負載電容9pF,精度±20ppm,工作溫度-10~+60°C,具備高質量低損耗的特點.

Q11C02RX1003200插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在49/S形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.愛普生晶振C-002RX,Q11C02RX1002400圓柱插件晶體

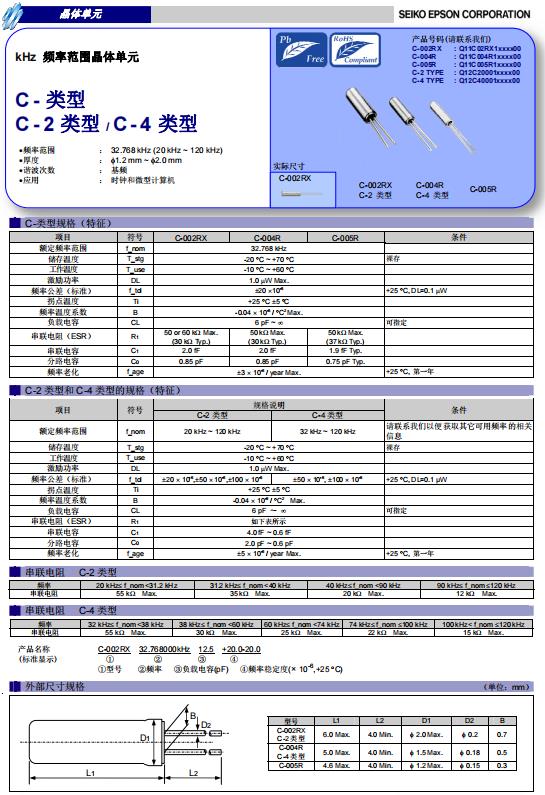

晶振參數	符號	C-002RX
標準頻率	fo	32.768KHZ
存儲溫度	T_stg	-55℃ ~ + 125℃
工作溫度	T_use	-10℃ ~ + 60℃
頻率穩定度	F_tol	±20×10^-6 Max
激進電平	DL	1.0 uW Max
轉換溫度	TI	﹢25℃± 5℃
拋物系數	B	-0.04 ×10^-6/℃²Max
耐沖擊性	S.R	±10 ×10^-6 Max
負載電容	CL	9pF(可指定）
串聯電阻(ESR)	R1	50 KΩ Max
頻率老化	F_aging	± 3 ×10^-6 /years Max

PCB設計指導

(1)理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.愛普生晶振C-002RX,Q11C02RX1002400圓柱插件晶體

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存貼片晶振時, "FC1610AN 32.7680KA-A3",會影響頻率穩定性或焊接性.請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.

正常溫度和濕度：

溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.

(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

耐焊性：

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振, 建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的耐高溫晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.愛普生晶振C-002RX,Q11C02RX1002400圓柱插件晶體

品牌	編碼	LxWxH/尺寸	Model/型號	Frequency/頻率	CL Value/負載	Freq.tol./頻率 @+25°C	Oper. Temper. Range/工作溫度	產品系列
EPSON愛普生	Q11C02RX1001100	Φ 2 x 6 mm	C-002RX	32.768000 kHz	10 pF	+/-10.0 ppm	-10 to +60 °C	插件石英晶體
EPSON愛普生	Q11C02RX1001300	Φ 2 x 6 mm	C-002RX	32.768000 kHz	6 pF	+/-20.0 ppm	-10 to +60 °C	插件石英晶體
EPSON愛普生	Q11C02RX1001800	Φ 2 x 6 mm	C-002RX	32.768000 kHz	9 pF	+/-10.0 ppm	-10 to +60 °C	插件石英晶體
EPSON愛普生	Q11C02RX1002100	Φ 2 x 6 mm	C-002RX	32.768000 kHz	12.5 pF	+/-30.0 ppm	-10 to +60 °C	插件石英晶體
愛普生晶振	Q11C02RX1002200	Φ 2 x 6 mm	C-002RX	32.768000 kHz	12.5 pF	+/-20.0 ppm	-10 to +60 °C	插件石英晶體
EPSON愛普生	Q11C02RX1002300	Φ 2 x 6 mm	C-002RX	32.768000 kHz	11 pF	+/-20.0 ppm	-10 to +60 °C	插件石英晶體
EPSON愛普生	Q11C02RX1002400	Φ 2 x 6 mm	C-002RX	32.768000 kHz	9 pF	+/-20.0 ppm	-10 to +60 °C	插件石英晶體
EPSON愛普生	Q11C02RX1002500	Φ 2 x 6 mm	C-002RX	32.768000 kHz	8.2 pF	+/-20.0 ppm	-10 to +60 °C	插件石英晶體
EPSON愛普生	Q11C02RX1002600	Φ 2 x 6 mm	C-002RX	32.768000 kHz	8 pF	+/-20.0 ppm	-10 to +60 °C	插件石英晶體
EPSON愛普生	Q11C02RX1002700	Φ 2 x 6 mm	C-002RX	32.768000 kHz	7 pF	+/-20.0 ppm	-10 to +60 °C	插件石英晶體
EPSON愛普生	Q11C02RX1003200	Φ 2 x 6 mm	C-002RX	32.768000 kHz	12.5 pF	+/-10.0 ppm	-10 to +60 °C	插件石英晶體
EPSON愛普生	Q11C02RX1003400	Φ 2 x 6 mm	C-002RX	32.768000 kHz	6 pF	+/-10.0 ppm	-10 to +60 °C	插件石英晶體
EPSON愛普生	Q11C02RX1004700	Φ 2 x 6 mm	C-002RX	32.768000 kHz	6 pF	+/-30.0 ppm	-10 to +60 °C	插件石英晶體
EPSON愛普生	Q11C02RX1005000	Φ 2 x 6 mm	C-002RX	32.768000 kHz	12 pF	+/-10.0 ppm	-10 to +60 °C	插件石英晶體
EPSON愛普生	Q11C02RX1005600	Φ 2 x 6 mm	C-002RX	32.768000 kHz	7 pF	+/-10.0 ppm	-10 to +60 °C	插件石英晶體
EPSON愛普生	Q11C02RX1005900	Φ 2 x 6 mm	C-002RX	32.768000 kHz	8.3 pF	+/-20.0 ppm	-10 to +60 °C	插件石英晶體
EPSON愛普生	Q11C02RX1006200	Φ 2 x 6 mm	C-002RX	32.768000 kHz	8.7 pF	+/-20.0 ppm	-10 to +60 °C	插件石英晶體
EPSON愛普生	Q11C02RX1007900	Φ 2 x 6 mm	C-002RX	32.768000 kHz	12 pF	+/-20.0 ppm	-10 to +60 °C	插件石英晶體
EPSON愛普生	Q11C02RX1008600	Φ 2 x 6 mm	C-002RX	32.768000 kHz	9.7 pF	+/-20.0 ppm	-10 to +60 °C	插件石英晶體
EPSON愛普生	Q11C02RX1009200	Φ 2 x 6 mm	C-002RX	32.768000 kHz	5.9 pF	+/-14.0 ppm	-10 to +60 °C	插件石英晶體
EPSON愛普生	Q11C02RX1009400	Φ 2 x 6 mm	C-002RX	32.768K晶振	12.5 pF	+/-15.0 ppm	-10 to +60 °C	插件石英晶體
EPSON愛普生	Q11C02RX1009800	Φ 2 x 6 mm	C-002RX	32.768000 kHz	30 pF	+/-20.0 ppm	-10 to +60 °C	插件石英晶體
EPSON愛普生	Q11C02RX1018100	Φ 2 x 6 mm	C-002RX	32.768000 kHz	10 pF	+/-20.0 ppm	-10 to +60 °C	插件石英晶體
EPSON愛普生	Q11C02RX1018300	Φ 2 x 6 mm	C-002RX	32.768000 kHz	10.5 pF	+/-10.0 ppm	-10 to +60 °C	插件石英晶體
